前言
介绍模块化以及LCD1602的使用方法和其api的使用
一、模块化
什么是模块化
简单来说，就是把不同功能的代码放在不同独立的.c文件当中（还需要相应的.h头文件去声明其方法），以便于我们查找修改，也可以提高代码的复用。
模块化使用

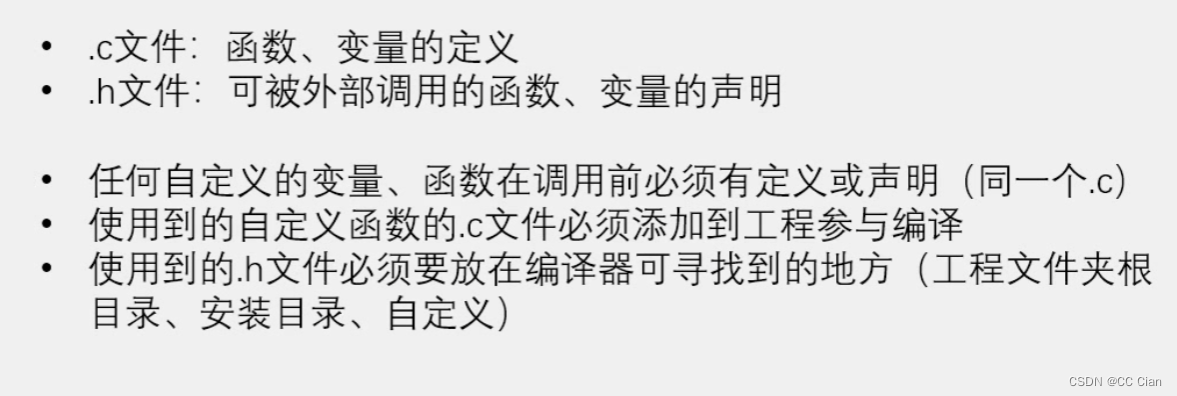

模块化的注意事项
例如把延时函数放在一个Delay.c文件中，然后使用一个Delay.h头文件声明其内部函数，那么在主函数mian.c文件中，只需要#include “Delay.h”，就可以直接调用Delay.c文件中的延时函数。
代码如下：
Delay.c
void Delayms(unsigned char s) //@12.000MHz
{
while(s--){
unsigned char data i, j;
i = 12;
j = 169;
do
{
while (--j);
} while (--i);
}
}
Delay.h
// 防止重定义 #ifndef __DELAY_MS_ #define __DELAY_MS_ void Delayms(unsigned char s); #endif
main.c
#include <REGX52.H>
#include "Delay.h"
void main(){
Delayms(200);
while(1){
}
}
不过需要都放在根目录可以找到的路径下
编译是没有问题的
预编译
补充（以下都是防止重定义常用的预编译）：
- #ifdef 表示如果已经定义过什么，就运行其于#endif之间的代码
- #ifndef 表示如果没有定义过什么，就运行其于#endif之间的代码
二、LCD1602
介绍LCD1602
LCD1602官方模组如下
本质相当于是一个简易显示屏，大小为16*2的，可以用于显示字符数字，可以通过其对我们的操作进行验证。
LCD1602常用于测试的api
使用这些api来显示相关内容
实际操作
代码调用如下（需引用）
LCD1602.c（所有api即方法注释）
#include <REGX52.H>
//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0
//函数定义：
/**
* @brief LCD1602延时函数，12MHz调用可延时1ms
* @param 无
* @retval 无
*/
void LCD_Delay()
{
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else if(Line==2)
{
LCD_WriteCommand(0x80|(Column-1+0x40));
}
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init()
{
LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!=' ';i++)
{
LCD_WriteData(String[i]);
}
}
/**
* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
Result*=X;
}
return Result;
}
/**
* @brief 在LCD1602指定位置开始显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~65535
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以有符号十进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-32768~32767
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
unsigned char i;
unsigned int Number1;
LCD_SetCursor(Line,Column);
if(Number>=0)
{
LCD_WriteData('+');
Number1=Number;
}
else
{
LCD_WriteData('-');
Number1=-Number;
}
for(i=Length;i>0;i--)
{
LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
}
}
/**
* @brief 在LCD1602指定位置开始以十六进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~0xFFFF
* @param Length 要显示数字的长度，范围：1~4
* @retval 无
*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i,SingleNumber;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
SingleNumber=Number/LCD_Pow(16,i-1)%16;
if(SingleNumber<10)
{
LCD_WriteData(SingleNumber+'0');
}
else
{
LCD_WriteData(SingleNumber-10+'A');
}
}
}
/**
* @brief 在LCD1602指定位置开始以二进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~1111 1111 1111 1111
* @param Length 要显示数字的长度，范围：1~16
* @retval 无
*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
}
}
LCD1602.h（声明函数）
#ifndef __LCD1602_H__ #define __LCD1602_H__ //用户调用函数： void LCD_Init(); void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char); void LCD_ShowString(unsigned char Line,unsigned char Column,char *String); void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length); void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length); void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length); void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length); #endif
mian.c
#include <REGX52.H>
#include "LCD1602.h"
void main(){
// 调用LCD1602的接口
LCD_Init();
LCD_ShowChar(1,1,'A'); // 第一行第一列显示A
LCD_ShowString(1,3,"hello");
LCD_ShowNum(1,9,123,3); // 第一行第9列开始显示123，最大显示3位
LCD_ShowSignedNum(2,1,-66,2);
LCD_ShowHexNum(2,4,0xa8,2);
LCD_ShowBinNum(2,8,0x3f,8);
while(1){
}
}
如何测试
以测试Delay函数是否生效为例
测试代码如下
#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
int count = 0; // 用count来查看延时函数是否生效
void main(){
LCD_Init(); // 先进行初始化
// 每过一秒，count就会+1，将其显示在LCD1602，即可通过LCD1602来观察延时函数是否生效
while(1){
Delayms(1000);
LCD_ShowNum(1,1,count,3); // 在第一行第一列开始输出count的值，最大三位数
count++;
}
}
