FPGA使用XADC测量外部模拟输入电压

一、XADC简介

1.1、特性

Xilinx系列的FPGA中都包含了一个内置的XADC，我们可以通过这个XADC进行一些精度不高的外部模拟信号采样以及FPGA片内传感器信号采集。XADC的分辨率为12位，采样率为1MSPS。

1.2、结构框图

  • 两片XADC，ADC A可用于片内传感器采集（温度、参考电源电压），也可用于外部模拟信号采集。ADC B只能用于外部模拟信号采集。
  • 1个专用模拟输入通道和16个复用模拟输入通道
  • 基准源可选：内部基准源和外部基准源
  • 对外接口DRP可通过JTAG或者FPGA内部逻辑进行控制

在这里插入图片描述


图1.1 XADC内部结构框图

1.3、XADC接口介绍

  • 初始化接口：

在这里插入图片描述


图1.2 XADC初始化接口图

信号名 方向 功能描述
di_in[15:0] input DRP的输入数据总线。
daddr_in[6:0] input DRP的地址总线。
den_in input DPR的使能信号
dwe_in input DRP的写使能信号
drdy_out output DRP的数据准备好信号
do_out[15:0] output DRP的输出数据总线
dclk_in input DRP的输入时钟
reset_in input XADC的复位信号，高电平有效
vp_in/ vn_in input 专用模拟输入通道，可设计为差分模拟信号输入，当设计使用XADC功能但不用VP/VN时，应该将这两个引脚接地
VAUXP[15:0]/VAUXN[15:0] input 16个复用的模拟输入通道，可设计为差分模拟信号输入
ot_out output 过温报警输出信号
channel_out[4:0] input 通道选择输出信号。当前ADC转换的输入MUX通道选择，由该接口输出提供给用户查看。
eoc_out output ADC转换完成信号。当测量值被写入状态寄存器时，该信号在ADC完成转换之后拉高
eos_out output 时序结束信号。自动通道序列中，当最后一个通道的数据被写入状态寄存器时，该信号转为高电平。
busy_out output ADC忙信号。该信号在ADC转换时为一直为高电平。

寄存器接口：

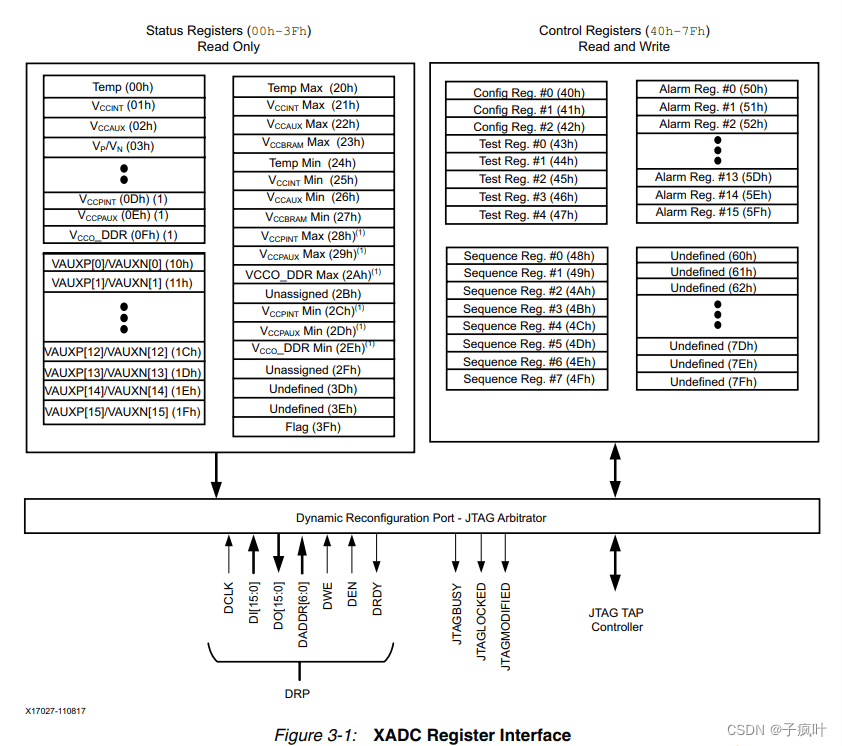

XADC一共有128个寄存器，前64个（00H ~ 3FH）为只读寄存器，后64个（40H~7FH）为可读写的控制寄存器。一般我们用前32个只读寄存器比较多。
在这里插入图片描述


1.3 XADC寄存器接口图

ADC通道选择寄存器：
可以看到ADC模拟通道选择的值与对应通道存放数据的状态寄存器的地址相同。
在这里插入图片描述

二、硬件电路

2.1、基准电源

XADC的所需要的基本外围电路如图所示。XADC的基准源可使用外步基准源来实现，基准源的电压为1.25V；也可以选择使用内部基准源，外围电路直接将VREFP和VREFN接地即可。
在这里插入图片描述


图2.1 基准电源外围电路

2.2、模拟输入通道

XADC模拟信号输入方式有单极性和双极性两种。XADC默认的方式为单极性输入，fpga片上所有传感器的工作模式为单极性输入。

  • 单极性输入： 当使用单极性输入时，输入电压范围为0V ~ 1V，对应ADC编码范围为000h~FFFh，量化分辨率为1V / 212=244uV。
    在这里插入图片描述


图2.2 单极性输入电压量化图
在单极性输入模式，Vp必须为正，Vn连接到模拟地或者共模信号。Vn连接到共模信号时，该信号电压范围应该为0V~0.5V（即Vp与Vn的共模电压范围），由于Vp与Vn的差模电压范围为0V~1V，所以在单极性输入模式下，Vp的输入电压最高可达1.5V。

在这里插入图片描述


图2.3 单极性输入电压范围图

  • 双极性输入： 当使用双极性输入时，差分输入电压范围为-0.5V ~ +0.5V，XADC编码采用补码格式，对应编码范围为800h ~ FFFh、000h ~ 7FFh。量化分辨率为1V/212=244uV。

在这里插入图片描述


图2.4 双极性输入电压量化图
在双极性输入模式，Vp-Vn差分模拟输入电压的范围±0.5V，Vn的共模电压应该不超过0.5V。

在这里插入图片描述


图2.5 双极性输入电压范围图

2.3、外部模拟输入电路

模拟通道输入为高输入，数据手册上推荐电路由分压电路和滤波电路组成，通过分压和滤波之后输入到XADC的模拟信号电压值应该不超过1V。

在这里插入图片描述


图2.6 外部模拟输入电路图
图2.6中 R1与R2为分压电阻，R5用于与R1与R2的并联电阻匹配。R3、R4与C1构成抗混叠滤波器，建立时间计算参考手册ug480。

在这里插入图片描述

三、时序图

3.1、连续采样模式的时序图

主要有电压采集和电压转换两个阶段。
在这里插入图片描述


图3.1 连续采样模式的时序图

DRP时序图

主要用于XADC寄存器的数据读写。

  • 当DEN为高电平时，信号DADDR[6:0]和信号DWE在DCLK的上升沿才会捕捉到，逻辑设计中通常将DEN仅维持一个DCLK时钟的高电平。
  • 当捕捉DWE为低电平时，表示读操作；捕捉DWE为高电平时，表示写操作。
  • 读操作时，DRDY拉高 表示DRP寄存器的数据已经放在总线DO[15:0]上了，用户可以直接读取；写操作时，DRDY拉高表示写的数据已经成功写入DRP寄存器里。
  • 在DRDY拉低之前，一个新的读写操作是不能进行的。

在这里插入图片描述


图3.2 DRP时序图

四、XADC的使用教程

4.1、目的

在ZYQN的pl端使用XADC，完成共6路模拟输入信号的电压采样。其中模拟输入通道包括1个Vp/Vn模拟输入通道和5个复用模拟输入通道VAUXP/VAUXN。

4.2、IP核设置

  • Basic界面
  1. 选择DRP接口，读写时序比较简单。
  2. continuous mode 意味着按照设定 ADC 采样率进行采样，event mode 意味着自行控制 ADC 采样率，但是不可超过设定的最大 ADC 采样率；通道选择为 channel sequencer，即多通道采样时按照指定的通道顺序进行扫描采样，通道号定义参考上文通道选择。
  3. 通道序列
  4. 时钟设置
    在这里插入图片描述

  • ADC Setup界面
    1.序列器模式选择 continuous 模式，会一直循环采样，通道平均次数可按实际情况来，实际采样率=ADC 设定采样率/平均次数。
    2.采样数据平均次数。
    在这里插入图片描述

  • Alarms界面
    若不是用检测警告功能，该界面可以全部取消勾选。
    在这里插入图片描述

  • Channel Sequencer界面
    选择需要初始化的通道即可。这里使用的模拟通道为Vp/Vn、vauxp0/vauxn0、vauxp2/vauxn2、vauxp3/vauxn3、vauxp10/vauxn10、vauxp11/vauxn11。
    在这里插入图片描述

  • Summary界面
    在这里插入图片描述

4.3、逻辑设计

  • top.v ------顶层文件
`timescale 1ns / 1ps
///
// Create Date: 2023/07/18 16:36:43

module top(
    //时钟
    input pl_clk,
    //模拟输入
    input vp_in,
    input vn_in,
    input vauxp0,
    input vauxn0,
    input vauxp2,
    input vauxn2,
    input vauxp3,
    input vauxn3,
    input vauxp10,
    input vauxn10,
    input vauxp11,
    input vauxn11


    );

wire den_in;
wire dwe_in;
wire drdy_out;              //数据有效输出
wire [15:0] di_in, do_out;  //数据输入 数据输出
wire [6:0] daddr_in;        //寄存器地址
wire [4:0] channel_out;     // 通道选择输出
wire eoc_out;               // 转换完成信号
wire eos_out;               // 时序结束信号
wire alarm_out;
wire busy_out;
wire rst_n;
//模拟通道读取的ADC值
wire [11:0] vpvnData;
wire [11:0] vaux0Data, vaux2Data,vaux3Data,vaux10Data,vaux11Data;

//XADC IP例化
xadc_wiz_0 inst_xadc_wiz_0 (
    .dclk_in(pl_clk),           // input wire dclk_in
    .di_in(di_in),              // input wire [15 : 0] di_in
    .daddr_in(daddr_in),        // input wire [6 : 0] daddr_in
    .den_in(den_in),            // input wire den_in
    .dwe_in(0),                 // input wire dwe_in     仅用到读操作，故一直设置为零
    .drdy_out(drdy_out),        // output wire drdy_out
    .do_out(do_out),            // output wire [15 : 0] do_out
    .reset_in(0),               // input wire reset_in  不用复位功能
    .vp_in(vp_in),              // input wire vp_in
    .vn_in(vn_in),              // input wire vn_in
    .vauxp0(vauxp0),            // input wire vauxp0
    .vauxn0(vauxn0),            // input wire vauxn0
    .vauxp2(vauxp2),            // input wire vauxp2
    .vauxn2(vauxn2),            // input wire vauxn2
    .vauxp3(vauxp3),            // input wire vauxp3
    .vauxn3(vauxn3),            // input wire vauxn3
    .vauxp10(vauxp10),          // input wire vauxp10
    .vauxn10(vauxn10),          // input wire vauxn10
    .vauxp11(vauxp11),          // input wire vauxp11
    .vauxn11(vauxn11),          // input wire vauxn11
    .channel_out(channel_out),  // output wire [4 : 0] channel_out
    .eoc_out(eoc_out),          // output wire eoc_out
    .alarm_out(alarm_out),      // output wire alarm_out
    .eos_out(eos_out),          // output wire eos_out
    .busy_out(busy_out)         // output wire busy_out
);

//对DRP接口操作，完成XADC寄存器数据的读取
xadc_capture inst_xadc_capture(
    .dclk(pl_clk),
    .rst_n(1),                  //不用复位功能
    .di_in(di_in),
    .daddr_in(daddr_in),
    .den_in(den_in),
    .dwe_in(dwe_in),
    .drdy_out(drdy_out),
    .eoc_out(eoc_out),
    .do_out(do_out),
    .channel_out(channel_out),
    .xadc_vpvn_data(vpvnData),
    .xadc_vaux0_data(vaux0Data),
    .xadc_vaux2_data(vaux2Data),
    .xadc_vaux3_data(vaux3Data),
    .xadc_vaux10_data(vaux10Data),
    .xadc_vaux11_data(vaux11Data)

);

endmodule
  • xadc_capture.v ------XADC的寄存器数据读取操作
`timescale 1ns / 1ps
///
// Create Date: 2023/07/18 16:36:13

module xadc_capture(
    input           dclk,
    input           rst_n,
    //XADC IP 接口
    output reg[15:0]di_in,          // 写入xadc总线上的数据
    output reg[6:0] daddr_in,       // 读取xadc寄存器地址
    output reg      den_in,         // 控制使能
    output reg      dwe_in,         // 写使能
    input           drdy_out,       // 数据有效输出
    input           eoc_out,
    input   [15:0]  do_out,         // 读取xadc总线上的数据
    input   [4:0]   channel_out,    // 通道选择输出
    //内部逻辑接口
    output reg[11:0] xadc_vpvn_data,    //XADC 读出的 Vp/Vn 采样数据
    output reg[11:0] xadc_vaux0_data,   //XADC 读出的 vaux0 采样数据
    output reg[11:0] xadc_vaux2_data,   //XADC 读出的 vaux2 采样数据
    output reg[11:0] xadc_vaux3_data,   //XADC 读出的 vaux3 采样数据
    output reg[11:0] xadc_vaux10_data,  //XADC 读出的 vaux10 采样数据
    output reg[11:0] xadc_vaux11_data   //XADC 读出的 vaux11 采样数据

    );



///
//产生 XADC 读时序
always @(posedge dclk or negedge rst_n) begin
    if(!rst_n) begin
        den_in <= 1'b0;
        dwe_in <= 1'b0;
        daddr_in <= 7'd0;
        di_in <= 7'd0;
    end
    else if(eoc_out) begin
        daddr_in <= {2'b00, channel_out}; //XADC 数据读取寄存器地址 直接连接到通道选择输出channel_out[4:0]
        den_in <= 1'b1;                   //产生den_in一个时钟周期的高电平
    end
    else begin
        daddr_in <= 7'd0;
        den_in <= 1'b0;
    end

end

///
//读 XADC 输出数据
always @(posedge dclk or negedge rst_n) begin
    if(!rst_n) begin
        xadc_vpvn_data  <= 0;
        xadc_vaux0_data <= 0;
        xadc_vaux2_data <= 0;
        xadc_vaux3_data <= 0;
        xadc_vaux10_data <= 0;
        xadc_vaux11_data <= 0;
    end
    else if(drdy_out) begin
        case(channel_out[4:0])
            5'h03: begin
                xadc_vpvn_data <= do_out[15:4];
            end
            5'h10: begin
                xadc_vaux0_data <= do_out[15:4];
            end
            5'h12: begin
                xadc_vaux2_data <= do_out[15:4];
            end
            5'h13: begin
                xadc_vaux3_data <= do_out[15:4];
            end
            5'h1a: begin
                xadc_vaux10_data <= do_out[15:4];
            end
            5'h1b: begin
                xadc_vaux11_data <= do_out[15:4];
            end
            default: begin

            end
        endcase
    end

end

endmodule
  • xadc.xdc ------约束文件
#时钟物理约束
set_property PACKAGE_PIN AD20 [get_ports pl_clk]
set_property IOSTANDARD LVCMOS33 [get_ports pl_clk]

#时钟周期约束
create_clock -name clk -period 10 [get_ports pl_clk ]

提示： 当使用复用模拟通道时(VAUXP[15:0]和VAUXN[15:0])，在fpga逻辑设计中不需要对相应的引脚进行约束，只用在顶层模块中调用IP例化模块，并连接到顶层的信号输入即可，这样该引脚就可以作为模拟输入通道。在约束文件中仅对时钟进行了约束。

在这里插入图片描述

  • 为方便大家下载官方参考文档，已将这两个文档上传 供大家免费下载。至此，希望能够帮助路过的你。若文章对大家有帮助，也希望能够赏个赞，你们的点赞是我写文章的动力（比心）。欢迎交流学习~

参考文档

  • ug480_7Series_XADC；
  • XADC Wizard v3.3；
