前言

Allegro skill对于大部分常用Allegro绘制PCB的工程师来说，是一个比较神秘的存在，但是见到有人利用skill大大提高了效率，非常羡慕，希望拥有。
今天呢，我就为大家层层剥开Allegro skill之谜，四步秒懂该怎么利用该高级语言提高PCB设计效率。
本文已利用快捷键快速抓取网络丝印为例讲解，授人以鱼不如授人以渔，本文起到一个抛砖引玉的作用，如要深入，还需慢慢摸索。
高端操作，来咯！！

一、临时调用skill

1.首先，建立文本，写入以下代码，

代码如下，请自取：

axlCmdRegister("CNS" 'dbCreateNetSilk
				?cmdType "interactive"
				?doneCmd '_dbCreateNetSilkDone
				?cancelCmd '_dbCreateNetSilkCancel
)

procedure(dbCreateNetSilk()
(let (addr)
	_dbCreateNetSilkFinish = nil

    ;创建FORM
	addr = "./CreateNetSilk.form"
	_dbCreatCreateNetSilkForm(addr)
    fm_crtn = axlMiniStatusLoad((gensym) addr `_dbCreateNetSilkCallback t)
	when(isFile(addr) errset(deleteFile(addr)))

    axlSetActiveLayer("BOARD GEOMETRY/SILKSCREEN_TOP")
    axlFormSetField(fm_crtn "mirror" nil)
    axlFormSetField(fm_crtn "angle" "0")
    axlFormSetField(fm_crtn "text_block" "2")
    axlFormSetField(fm_crtn "text_justification" "left")


	axlUIPopupSet(axlUIPopupDefine(nil
				'(("Done" _dbCreateNetSilkDone)
				  ("Oops" _dbCreateNetSilkOops)
				  ("Cancel" _dbCreateNetSilkCancel)
	)))
    axlControlRaise('options)
    axlClearSelSet()
    axlSetFindFilter(?enabled `("NOALL" "PINS" "VIAS" "SHAPES" "CLINESEGS") ?onButtons `("PINS" "VIAS" "SHAPES" "CLINESEGS"))
	mk_crtn = axlDBTransactionStart()
    while( !_dbCreateNetSilkFinish
        when(axlSingleSelectPoint()
            axlDBTransactionMark(mk_crtn)
            _dbCreateNetSilk(axlLastPick(nil) axlGetSelSet())
        )
	)
    axlUIPopupSet(nil)
))

procedure(_dbCreateNetSilk(pt item)
(let (id layer mir ang blk jst myorient ret ptStrOri ptPlace )

    axlClearSelSet()
    id = car(item)
    layer = axlGetActiveLayer()
    mir = case(axlFormGetField(fm_crtn "mirror")  ("1" t) ("0" nil))
    ang = atof(axlFormGetField(fm_crtn "angle"))
    blk = axlFormGetField(fm_crtn "text_block")
    jst = axlFormGetField(fm_crtn "text_justification")
    myorient = make_axlTextOrientation(?textBlock blk ?rotation ang ?mirrored mir ?justify jst)
    if(id->net->name != "" && id->net->name != nil then
        ret = caar(axlDBCreateText(id->net->name pt myorient layer nil))
        axlVisibleLayer(layer t)
        axlVisibleUpdate(nil)

        axlEraseObject(ret)
        ptStrOri = axlDBAltOrigin('center ret)
        axlDynamicsObject(ret ptStrOri)
        _dbCreateNetSilkStage = nil
        when(ptPlace = axlEnterPoint(?prompts `("Please click to select the point to place"))
            _dbCreateNetSilkStage = t
            axlTransformObject(ret ?move axlMXYSub(ptPlace ptStrOri))
        )
        axlClearDynamics()
        axlUIWRedraw(nil)
    else
        printf("315370302347303373316252277325243241
")
    )
))

(defun _dbCreateNetSilkCallback (fm_crtn)
(prog ()
	case(fm_crtn->curField
		("subclass"
			t
		)
	)
	return()
))

defun(_dbCreatCreateNetSilkForm (addr)
(let (file)
	file = outfile(addr)

	fprintf(file "FILE_TYPE=FORM_DEFN VERSION=2
")
	fprintf(file "FORM AUTOGREYTEXT
")
	fprintf(file "FIXED
")
	fprintf(file "PORT 55 20
")
	fprintf(file "HEADER "CreateNetSilk"
")
	fprintf(file "
")

    fprintf(file "POPUP <rotate>"0""0.000","45""45.000","90""90.000","135""135.000",
"180""180.000","225""225.000","270""270.000","315""315.000".
")
    fprintf(file "POPUP <justification>"Left""left","Right""right","Center""center".
")

	fprintf(file "TILE
")
	fprintf(file "
")

    fprintf(file "TEXT "Active Class and Subclass:"
")
    fprintf(file "TLOC 1 1
")
    fprintf(file "ENDTEXT
")

    fprintf(file "FIELD class
")
    fprintf(file "FLOC 5 3
")
    fprintf(file "ENUMSET 19
")
    fprintf(file "OPTIONS prettyprint
")
    fprintf(file "POP "class"
")
    fprintf(file "ENDFIELD
")

    fprintf(file "FIELD subcolor
")
    fprintf(file "FLOC 2 6
")
    fprintf(file "COLOR 2 1
")
    fprintf(file "OPTIONS colorchooser
")
    fprintf(file "ENDFIELD
")

    fprintf(file "FIELD subclass
")
    fprintf(file "FLOC 5 6
")
    fprintf(file "ENUMSET 19
")
    fprintf(file "OPTIONS prettyprint ownerdrawn
")
    fprintf(file "POP "subclass"
")
    fprintf(file "ENDFIELD
")

    fprintf(file "FIELD mirror
")
    fprintf(file "FLOC 2 9
")
    fprintf(file "CHECKLIST "Mirror"
")
    fprintf(file "ENDFIELD
")

    fprintf(file "TEXT "Rotate:"
")
    fprintf(file "TLOC 5 11
")
    fprintf(file "ENDTEXT
")

    fprintf(file "FIELD angle
")
    fprintf(file "FLOC 18 11
")
    fprintf(file "REALFILLIN 6 7
")
    fprintf(file "POP "rotate"
")
    fprintf(file "DECIMAL 3
")
    fprintf(file "ENDFIELD
")

    fprintf(file "TEXT "Text block:"
")
    fprintf(file "TLOC 5 13
")
    fprintf(file "ENDTEXT
")

    fprintf(file "FIELD text_block
")
    fprintf(file "FLOC 18 13
")
    fprintf(file "INTSLIDEBAR 7 7
")
    fprintf(file "MIN 1
")
    fprintf(file "MAX 64
")
    fprintf(file "ENDFIELD
")

    fprintf(file "TEXT "Text just:"
")
    fprintf(file "TLOC 5 15
")
    fprintf(file "ENDTEXT
")

    fprintf(file "FIELD text_justification
")
    fprintf(file "FLOC 18 15
")
    fprintf(file "ENUMSET 8
")
    fprintf(file "POP "justification"
")
    fprintf(file "ENDFIELD
")

	fprintf(file "
")

	fprintf(file "ENDTILE
")
	fprintf(file "
")

	fprintf(file "ENDFORM
")

	close(file)
))

procedure( _dbCreateNetSilkDone()
    _dbCreateNetSilkFinish = t
	axlDBTransactionCommit(mk_crtn)
	axlFinishEnterFun()
)

procedure( _dbCreateNetSilkCancel()
	_dbCreateNetSilkFinish = t
    axlDBTransactionRollback(mk_crtn)
	axlCancelEnterFun()
)

procedure( _dbCreateNetSilkOops()
    when(!_dbCreateNetSilkStage
        axlClearDynamics()
        axlCancelEnterFun()
    )
    axlDBTransactionOops(mk_crtn)
)

2.将文本名字及后缀改为create_net_silk.il，保存；
3.将该文件放入当前使用PCB目录下；
4.Allegro软件Command命令栏输入：skill load(“create_net_silk.il”)；
5.Allegro软件Command命令栏输入：CNS；

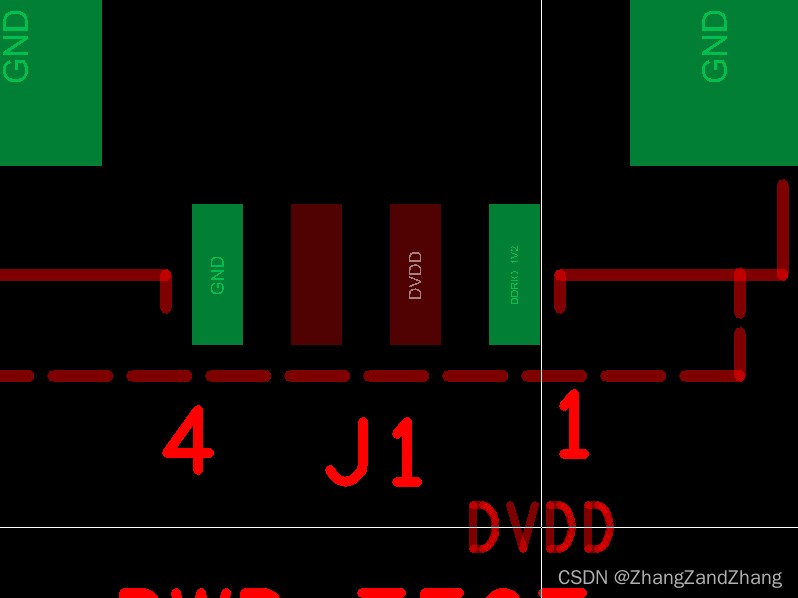

请添加图片描述
6.Option栏选择需要的层及字体大小；
请添加图片描述
7.绘制面板点击需要添加文本的网络，放置合适位置即可
请添加图片描述
8.看到这么多代码，第一眼就蒙了，硬件写代码，是不是太难了？答案是肯定的，但只要功夫深，铁棒磨成针，当然了，重点来了，网络还是有很多资源可以借鉴的！！！

二、Allegro软件自启动调用skill

很多人要问了，只要每次都要放到PCB目录下，每次都需要加载，是不是太麻烦了。很好，既然软件开放了二次开发功能，肯定是不会这么呆滞的。下面我们来介绍软件自动启skill的方法。
1.找到Allegro安装路路：.Cadence_SPB_XXsharelocalpcbskill，找到allegro.ilinit文件，已文本形式打开。如果没有该文件，就新建文本，修改文件名及后缀即可；
2.输入代码：load(“create_net_silk.il”)；
请添加图片描述

3.将create_net_silk.il文件放置相同目录下；
在这里插入图片描述

4.重启Allegro，直接输入CNS即可调用该skill了。

三、菜单栏显示skill

肯定又有人会问，Allegro这么多快捷键，再增加这些skill的，记不住呀。下面，废话不多说，直接来介绍高级操作，菜单栏显示skill。
1.找到Allegro安装路径：.Cadence_SPB_XXsharepcb extcuimenus，找到allegro.men文件，以文本形式打开；
2.在最后一个END之前输入以下代码：MENUITEM “create net silk”, “CNS”；
在这里插入图片描述
4.重启Allegro，直接输入CNS即可调用该skill了。

四、菜单栏可下拉显示skill集

肯定有人会问，如果skill过多，那菜单栏不是密密麻麻一片，看不清。下面就来介绍压轴的方式

1.找到Allegro安装路径：.Cadence_SPB_XXsharepcb extcuimenus，找到allegro.men文件，以文本形式打开；
2.在最后一个END之前输入以下代码

      POPUP "ZhangZandZhang"
      BEGIN
         MENUITEM "create net silk",              "CNS"
         MENUITEM "ZZZ",              "xxx"
      END

在这里插入图片描述
3.重启Allegro，在菜单栏ZhangZandZhang下拉就可以看到create net silk和ZZZ两个命令了，当然，想多写点也是没有关系的，只要能方便操作。
4.内容是层层递进的，不懂得还需要从头开始看。

总结

如果你看到这里了，就送各位工程师一句话：路漫漫其修远兮，吾将上下而求索。
如果对本文有疑问的地方，可以留言或者私信我！
